FCU(Fan Coil Unit) 자동제어 복구

빌딩자동제어에서는 여러가지 일이 많이 일어 나지만



현장 점검시 확인 해 보면 특이한 일이 많이 있죠.



자동제어는 신아시스템을 사용하고 있는 현장 입니다.



이 현장은 FCU(Fan Coil Unit)를 사용하지 않는 층이 발생 하여



십여년 전에 FCU(Fan Coil Unit)의 MCC 제어반에서 자동제어 관련 선들을



완전히 분리 해 놓은 현장 입니다.



FCU(Fan Coil Unit)을 사용하지 않는다고 제어반 결선을 임의로 분리한



현장은 보기 참 힘듭니다. FCU(Fan Coil Unit)의 사용 중단을



하는 경우는 보통 MCC반의 NFB를 차단해 놓으면 그만인 것을



중앙관리실 자동제어에서 FCU(Fan Coil Unit)를 동작 시키지 않기 위해



결선을 태그도 제대로 하지않고 그냥 분리해 놓은 것은 처음 보았습니다.



이렇게 해 놓으면 직접 분리 작업을 하신 분 빼고는 알수가 없고



FCU(Fan Coil Unit) 제어반의 시퀀스도 엉망이 되기에 하면 않되는



작업이 되는거죠.



복구를 위해서는 라인부터 시작해서 시퀀스를 다시 확인해야 되며



제어반을 다시 구성하게 되거나



라인을 찾지 못해 자동제어 DDC반에서 부터 FCU(Fan Coil Unit)



제어반까지 다시 포설해야 하는 경우 등 작업이 추가되기에



비용도 비용이지만 엄청나게 일이 복잡해지니 사용중단 시



여러모로 신경을 쓰시길 당부 드립니다.

태그가 잘 안되있는 분리된 라인

태그가 잘 안된 라인-전원이 살아 있을수 있지만 테이핑도 잘 안되어 있네요.

자동제어 기동/정지(DO) 라인 확인

자동제어 상태(DI) 라인 확인 작업

시퀀스 확인 후 단자대 확인 및 결선 작업

자동제어 결선 Check

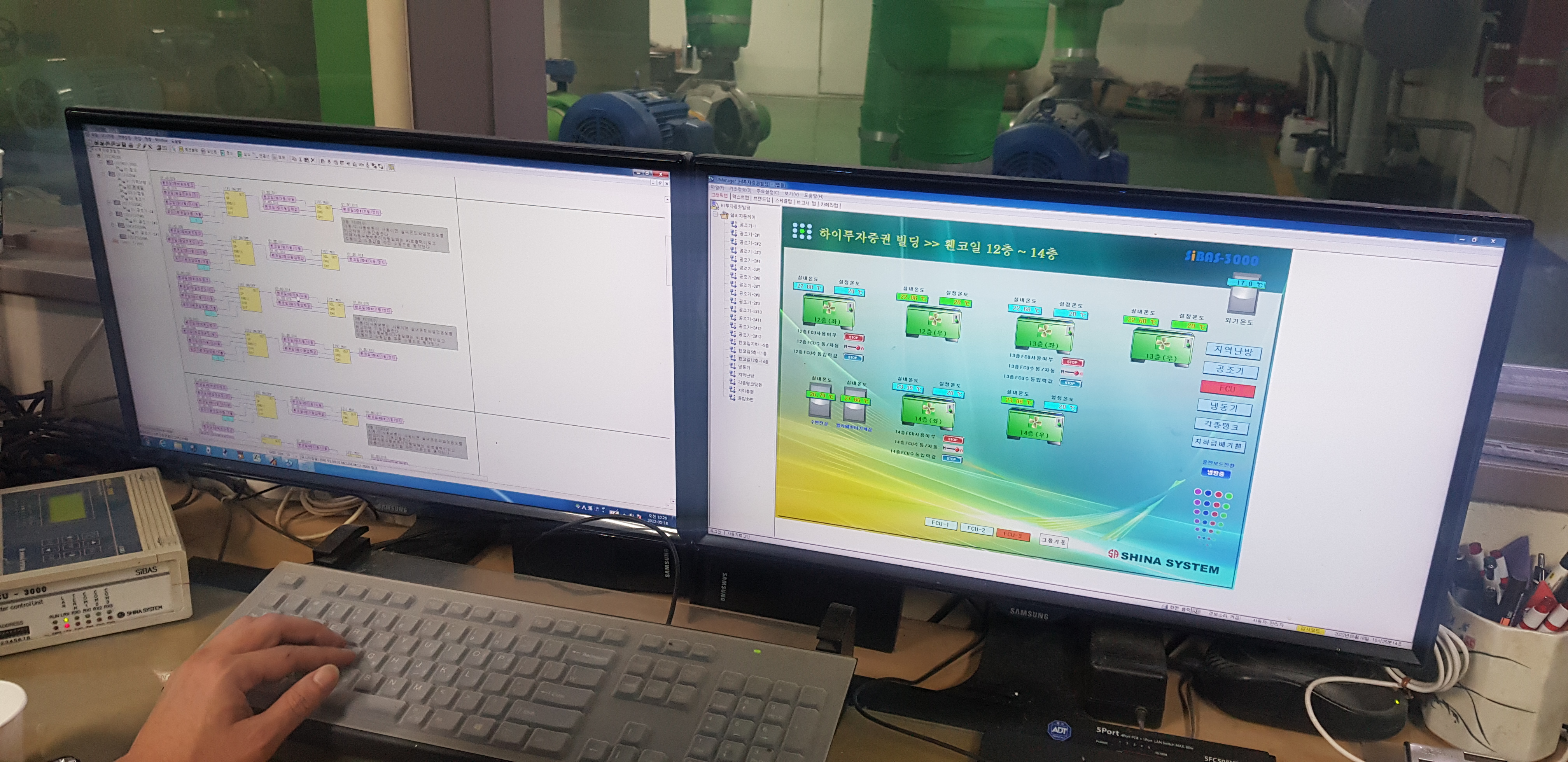

자동제어 신아 시스템 프로그램 확인 및 시운전
